Características principais do CYPELUX LEED

Luz diurna

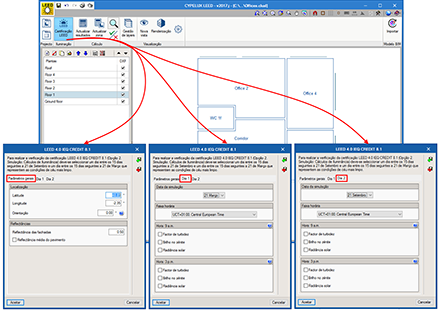

CYPELUX LEED permite configurar os parâmetros da luz diurna necessários para realizar a simulação definida na opção 2 do LEED v4.0 IEQ CREDIT 8.1.

Em primeiro lugar é necessário introduzir os dados relativos à localização da obra e as reflectâncias das superfícies exteriores (fachadas e pavimento). A orientação do edifício será obtida diretamente do modelo BIM, nos casos em que contenha essa informação.

Como indica a especificação dos requisitos necessários para obter a certificação LEED o utilizador deve selecionar um dia entre os 15 dias próximos ao 21 de Setembro e um dia entre os 15 dias próximos ao 21 de Março que representem as condições de céu limpo. Será calculado o valor médio de iluminância para as 9 a.m. e as 3 p.m. de cada dia. Para cada dia deve-se introduzir o fuso horário onde se encontra a obra, para que se possa indicar a existência de horário de verão, e para cada hora o programa permite modificar o valor do “Factor de turbidez”, “Brilho no zénite” e “Radiância solar”.

Para poder realizar o cálculo, para além de introduzir as características generais da obra deve-se indicar o “grau de transmissão” e o “índice de refracção” dos tipos de vão envidraçados existentes no edifício.

Após definida a configuração, o programa permite guarda-la num ficheiro para depois a importar num outro projeto do CYPELUX LEED.

Zonas

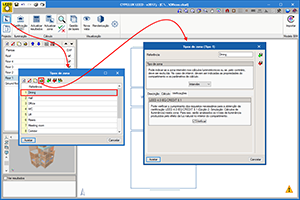

Definição das características necessárias para justificar o cumprimento da certificação LEED nas zonas interiores.

As zonas são introduzidas no programa através da importação de um ficheiro em formato IFC (IFC4 ou IFC2x3) gerado por programas CAD/BIM. Para melhorar a visualização dos compartimentos podem ser utilizadas máscaras em formato DXF, DWG, DWF, JPG ou BMP.

Após definido o tipo de zona, o programa permite guarda-lo num ficheiro para depois a importar num outro projeto do CYPELUX LEED.

Motor de cálculo RADIANCE

CYPELUX LEED utiliza o motor de cálculo Radiance desenvolvido pelo Lawrence Berkeley National Laboratory para realizar o cálculo da iluminância produzida pela luz diurna. Esta metodologia de cálculo permite, entre outros fatores, obter resultados com maior precisão nos níveis de iluminância indireta, realizar a discretização das fontes de luz não pontuais e visualizar cenas de luz realistas.

Renderização de vistas

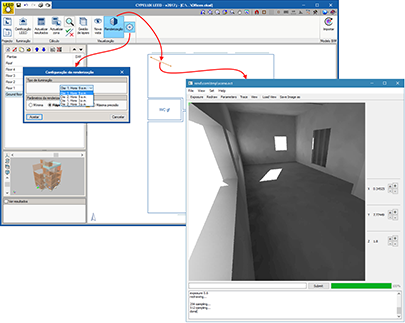

Graças à inclusão do motor de cálculo RADIANCE no CYPELUX LEED, é possível representar, numa imagem realista, o efeito da iluminação produzida pela luz natural em cada dia às 9 a.m. e às 3 p.m. Para isso o utilizador deve definir a localização do ponto de vista e configurar a renderização.

Integração no fluxo de trabalho Open BIM

CYPELUX LEED é uma aplicação integrada no fluxo de trabalho Open BIM. Esta integração é realizada através do intercâmbio de ficheiros IFC com um modelo BIM previamente definido.

• Importação de um modelo BIM
  A importação de ficheiros em formato IFC gerados por programas CAD/BIM como o IFC Builder, Allplan, Archicad ou Revit, permite ao CYPELUX LEED incorporar de forma automática elementos como desenhos de planta, compartimentos e vãos envidraçados.
• Sincronização com o modelo BIM
  Sempre que o modelo BIM for alterado o programa poderá incorporar as alterações no projeto do CYPELUX LEED, permitindo assim ao utilizador trabalhar conjuntamente com especialistas de outras disciplinas.

Na página Tecnologia Open BIM nos programas da CYPE dispõe de mais informação sobre o fluxo de trabalho Open BIM proposto pela CYPE.

Cálculos

CYPELUX LEED calcula o nível médio de iluminação, medido ao nível do plano de trabalho, produzido pelo efeito da luz diurna para um dia entre os 15 dias próximos ao 21 de Setembro e um dia entre os 15 dias próximos ao 21 de Março, selecionados pelo utilizador, às 9 a.m. e às 3 p.m.

Visualização dos resultados e verificações

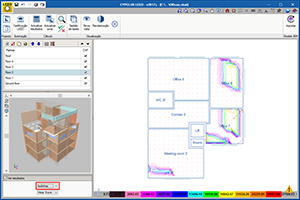

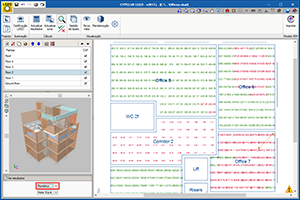

Após realizar o cálculo o CYPELUX LEED pode apresentar no ecrã os resultados da iluminância das zonas que intervêm no cálculo através de isolinhas, isovalores ou valores numéricos.

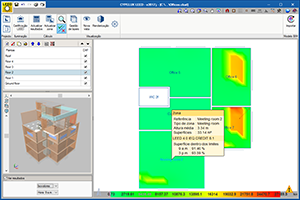

Posicionando o cursor sobre uma zona o programa apresenta no ecrã os parâmetros seguintes, relativos ao compartimento:

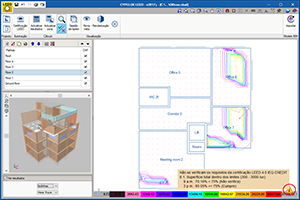

• Percentagem da superfície do compartimento cujos valores de iluminância se encontram dentro do limite do LEED v4.0 IEQ CREDIT 8.1 (entre 300 e 3000 lux) para as 9 a.m.
• Percentagem da superfície do compartimento cujos valores de iluminância se encontram dentro do limite do LEED v4.0 IEQ CREDIT 8.1 (entre 300 e 3000 lux) para as 3 p.m.

Documentação

Após realizar o cálculo o CYPELUX LEED é capaz de gerar automaticamente as peças escritas e desenhadas necessárias para justificar o cumprimento da certificação LEED.

Ficha justificativa

CYPELUX LEED gera um documento justificativo do LEED v4.0 IEQ CREDIT 8.1 para a obra completa no qual se detalham as características do edifício e do cálculo, assim como os resultados obtidos.

Desenhos da instalação

O programa permite gerar de forma automática os desenhos detalhados do projeto e proporciona ao utilizador uma ferramenta de configuração com o objetivo de indicar os elementos que devem surgir em cada desenho.

Para além de poder imprimir os desenhos diretamente o CYPELUX LEED pode exportá-los para diversos formatos (DWG, DXF, PDF, XPS).

Licença de utilização

Para que o CYPELUX LEED possa realizar as verificações, os cálculos e gerar a documentação indicada a licencia de utilização deve possuir o código correspondente a este programa da CYPE.
